房山卡特发动机节气门执行器安装

作者：维元动力发布时间：2021-07-16 12:03:00点击：3776

信息摘要：

卡特彼勒发动机节气门执行器安装时应注意拉杆的安装距离和螺栓扭矩。

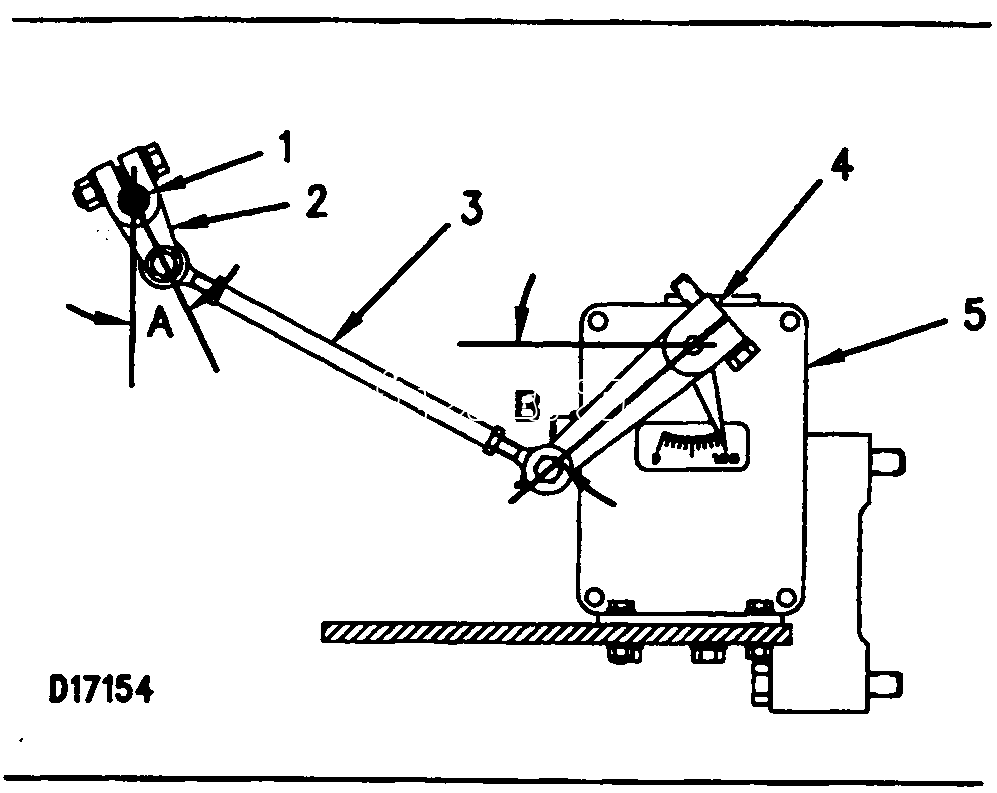

1. 混合比控制阀轴。

2. 杠杆:角A.……………………...........与垂直方向成 26±2 度

3. 可调杆可调杆末端防松螺母的扭矩.........25±6 Nm(18±4Ib ft)

4. 杠杆角 B........……………………...与水平方向成 41±5 度

5. 传动器

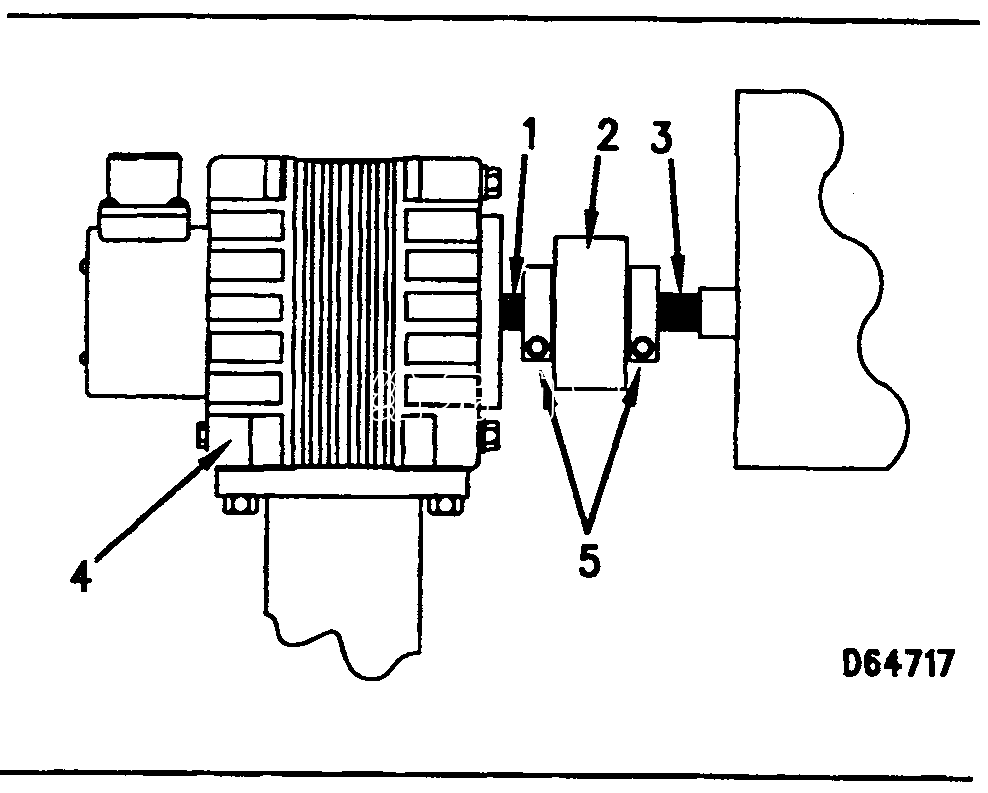

1. 控制阀传动器轴

2. 缓冲接头

3. 节气阀手柄臂

4. 传动器

5. 夹紧螺钉固定扭矩...…………..............2.25±0.25 Nm(20±2Ib ft)
